Кабельросты – кабельные лотки промышленного назначенияКабельросты - лотки с высокой несущей способностью. С помощью лотков кабельростов возможна прокладка кабельной трассы с увеличенным расстоянием между опорами до 10 метров.

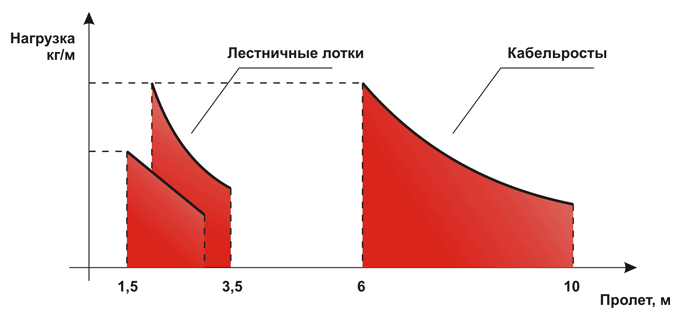

График 1: Сводная эпюра допустимых нагрузок листовых, лестничных лотков и кабельростов. На стадии проектирования можно значительно снизить стоимость объекта за счет создания больших пролетов, т.е. сокращения несущих конструкций для установки кабельных консолей (свай, двутавровых балок и пр.).

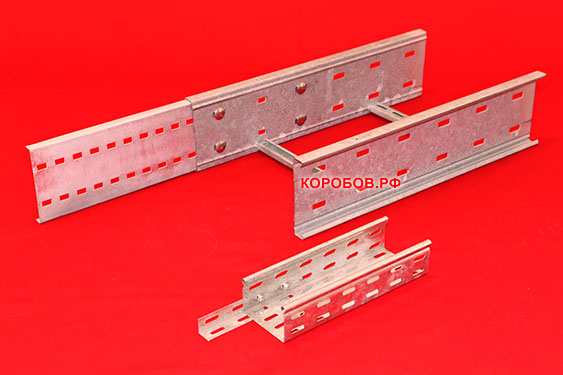

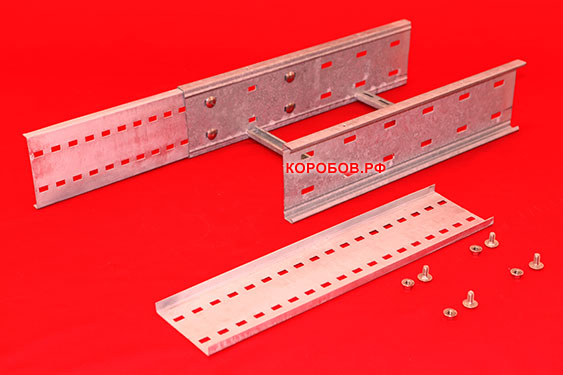

Фото 1: Фрагмент кабельроста с установленными соединительными элементами. Для создания кабельных линий с применением кабельростов должен использоваться набор вспомогательных элементов, таких как:

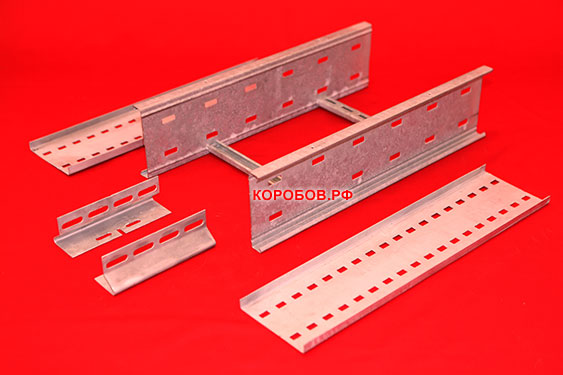

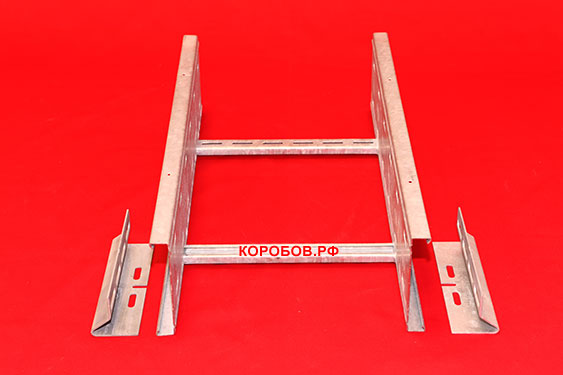

Фото 2: Кабельрост, комплект крепления кабельроста к консоли и соединители. Секции кабельростов соединяются в единую «монолитную» конструкцию с помощью специализированных соединительных пластин. Каждая пластина имеет 8-ми точечное крепление с секциями кабельростов.
Фото 3: Кабельрост с установленным соединителем, соединитель и метизы. Для крепления кабельроста к консоли должны использоваться соответствующие комплекты крепления. Кроме функции фиксации кабельроста к консоли комплект крепления служит для увеличения пятна контакта в месте пересечения лотка с консолью.

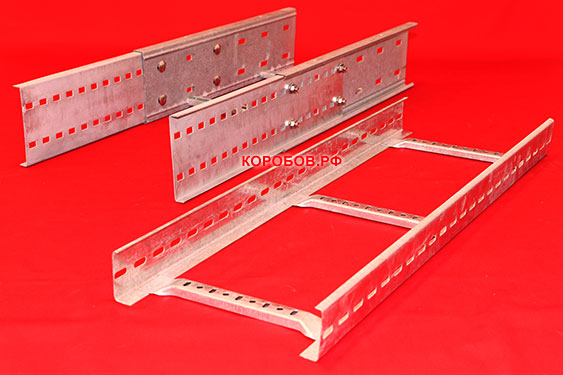

Фото 4: Кабельрост, комплект крепления кабельроста к консоли. Комплект крепления кабельроста к консоли распределяет точечную нагрузку, предотвращая деформацию лотка и/или консоли.

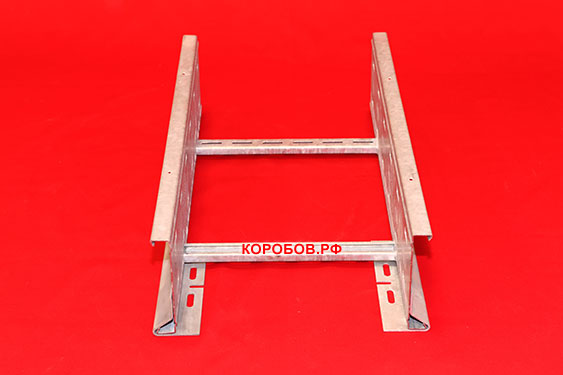

Фото 5: Кабельрост, комплект крепления кабельроста к консоли (установлен). За счет увеличенной высоты борта и многоточечного соединения секций кабельростов в единую трассу, допустимы значительные пролеты, не достижимые при применении простых лотков.

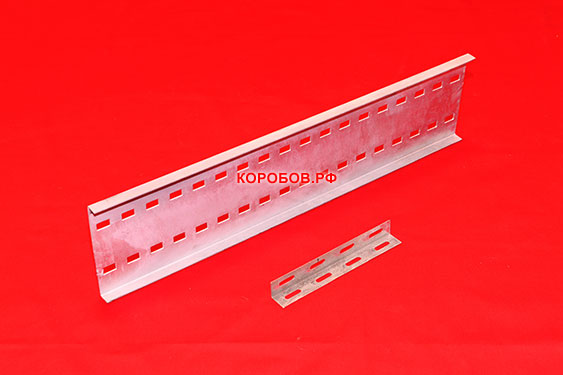

Фото 6: Кабельрост и лестничный лоток типа НЛ.

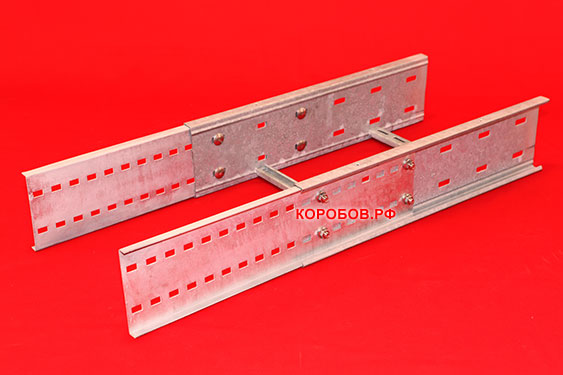

Фото 7: Кабельрост и перфорированный лоток (с соединителями). Современное решение для создания кабельных линий с увеличенными расстояниями между опорами включает соединители и метизы, соответствующих размеров.
Фото 8: Соединитель кабельроста и соединитель перфорированного лотка.

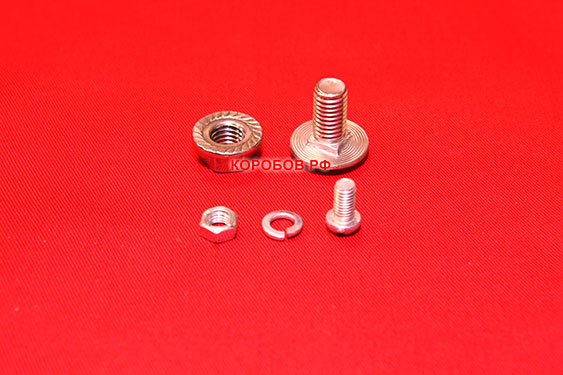

Фото 9: Метизы кабельроста и перфорированного лотка.
Применение лотков типа кабельрост, позволяет создавать кабельные трассы со строительными пролетами до 10 м., что снижает металлоемкость кабельных конструкций на 53%*.
Лотки типа кабельрост имеют самый высокий индекс экологичности по отношению к другому оборудованию, что позволяет создавать кабельные эстакады с наименьшей стоимостью.
Так по результатам сравнительного анализа, проведенного научно-исследовательским институтом архитектуры и строительства, при использовании лотков типа кабельрост каталога КОРОБОВ достигнуто снижение стоимости кабельной линии в размере 2 728 000,00 руб**. с каждого километра.
Отзыв проектировщика Прислал Станислав Анатольевич, г.Москва. "Последние несколько месяцев перед нашими проектировщиками стояла задача выполнения проекта кабельной эстакады на топливно-заправочном комплексе. В процессе проектирования Заказчиком постоянно корректировались задания - то менялось расположение трассы, то высота, то количество кабельных линий, то место установки и количество электроприемников. Для крепления лотков выбирались и собственные конструкции опор, и дорогостоящие усиленные профили. В итоге назрела необходимость применения усиленных лестничных лотков, оцинкованных, длиной 6 метров. При поиске производителей был найден и сайт "Коробов.ру" на котором подобраны подходящие кабельросты. В процессе подготовки сметы с помощью АРМ подбирались крышки, ответвления и аксессуары для крепления. Но при подробном изучении предлагаемого сервисом сопутствующего оборудования выяснилось, что есть удобный крепеж, позволяющий крепить консоли КИСС к двутавровым балкам. В результате были пересмотрены все применяемые ранее материалы и эстакада будет монтироваться на применяемых в качестве опор - двутавровых балках, что позволит сэкономить около миллиона рублей на стоимости материалов. Спасибо за сервис, очень помог, информативен и удобно пользоваться. Успехов Вам в развитии проекта "Коробов"!"
Типовые решения Лотки кабельросты и все вспомогательные элементы (консоли, соединители, крышки и пр.) доступны в АРМ Проектировщика в виде типовых решений. Введите массу всех прокладываемых кабелей в поле "Типовые решения до 1000 В" и получите несколько типовых решений, содержащих решения основанные на лотках типа кабельрост. Пример массива типовых решений при подборе кабельных металлоконструкций для прокладки кабеля суммарной массой 90 кг/м.
Подберите типовые решения для прокладки кабеля массой 50 кг/м сейчас нажав на ссылку -->> Статьи по теме Подробную информацию о кабельростах и технологиях долговечности кабельных металлоконструкций Вы можете узнать прочитав следующие статьи:
Вывод Высокие эксплуатационные характеристики кабельростов достигаются за счет силовой конструкции и использования самых современных технологий в их производстве. Кабельросты и все вспомогательные элементы, в т.ч. консоли имеют антикоррозионное покрытие, выполненное по технологии горячее оцинкование. Максимальные эффект использования лотков типа кабельрост достигается при создании кабельных линий на промышленных объектах с пролетами 6 – 10 метров. Подробную информацию Вы можете узнать в соответствующих разделах сайта www.korobov.ru, а именно:
--- КОРОБОВ * - на основании сравнительного анализа, проведенного институтом энергосбережения, подробнее;
|
Выберите решение удовлетворяющее Вашим запросам (длинна пролета, наполняемость, вертикальный и горизонтальный габариты лотка) и перейдите на страницу интеллектуального каталога.
